Perbaikan Canon MP150 Error E-3

Seorang konsumen datang ke tempat saya mengeluhkan printer Canon MP 150-nya yang tidak bisa print dengan kode error E3 di displaynya.

Selidik punya selidik ternyata kode error E3 adalah "Paper Jam" alias "kertas nyangkut". Karena itu printer tidak bisa menunaikan tugasnya.

Memang sih sebelum error E3 itu muncul, kertas sempat macet di dalam printernya, lalu si empunya printer menarik kertas tersebut keluar dan hendak melanjutkan tugas pencetakan kembali. Namun malang tak dapat ditolak, mujur tak dapat diraih, si printer malah tetap diam seribu bahasa dengan kode E3 tetap muncul.



Langkah perbaikan yang paling mudah tentu saja memeriksa mekanisme printer dari serpihan debu atau sisa kertas yang tertinggal sehingga mengganggu kerja mekanisme paper feed atau sensor-sensornya.  Saya semprotkan blower udara bertekanan ke dalam printer hingga yakin mekanisme printer bersih. Namun error E3 tetap muncul.

Go....BLOG!!!! yakin permasalahan printer ini berasal dari mekanisme paper feed yang menyebabkan sensor kertas dan sensor mekanisme paper feed tidak singkron.

Oleh karena itu Go....BLOG!!!! memutuskan si MP 150 ini harus di bedah untuk memeriksa kerja mekanisme nya!

Peringatan :

Membuka sendiri printer mengakibatkan garansi tidak berlaku. Diperlukan kesabaran dan ketelitian yang tinggi dalam membuka-memperbaiki-menutup kembali printer.  Go....BLOG!!!! tidak bertanggung jawab atas kerusakan yang timbul akibat dari artikel ini.

Oke kita lanjutkan pertemuan kita kali ini, tapi terlebih dahulu siapkan peralatan yang dibutuhkan :

1. Area kerja yang cukup, terang dan jauh dari jangkauan anak-anak/binatang peliharaan atau binatang liar.

2. Meja

3. Obeng kembang, tang pipih, tang biasa, lap bersih.

Membuka Printer

1. Naikkan cover atas/Scanner dan buka cover depan. Tidak ada baut disini, cukup dengan dicongkel saja :

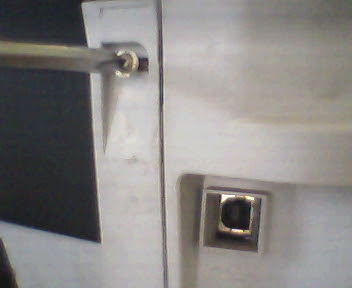

Di dalam cover ada dua baut di sisi kanan dan kiri. Lepaskan. Begitu juga dengan dua baut di sisi kanan dan kiri-belakang printer :





2. Buka penutup samping kanan dan kiri:



3. Cabut dengan perlahan kabel/konektor-konektor yang terhubung ke motherboard printer. Letaknya di sisi kanan belakang printer:



Perhatikan di atas motherboard ada dua konektor fleksibel yang menuju ke Scanner. Cabut dengan hati-hati, lepaskan baut yang menempelkan kabel hitam (ground) Scanner ke body printer.

Sampai disini Scanner bisa dilepas dari printer. Simpan di tempat yang aman.

4. Lepas empat baut cover utama printer. Letaknya ada di kanan dan kiri-atas dekat motherboard serta di kanan dan kiri-depan. Lepaskan kabel USB depan dari kaitan di cover utama. Angkat cover dan simpan di tempat yang aman.

5. Buka paper feed tray dengan cara mencongkelnya:





Hati-hati dengan per besar  yang ada di belakang paper feed tray. Amankan paper feed tray.

6. Sampai disini mekanisme printer dan cartridge sudah terlihat jelas. Namun kita perlu membuka mekanisme cartridge supaya kita bisa membuka mekanisme paper feed yang menjadi sumber masalah.

Perhatikan ada baut di sisi kanan, tengah dan kiri mekanisme cartridge. Lepaskan semuanya seperti gambar berikut:





Baut di bagian tengah mekanisme cartridge:







7. Lepaskan dua konektor fleksibel dari mekanisme cartridge yang menuju ke motherboard:



8. Lepaskan baut PCB sensor kertas dan sensor mekanisme paper feed:





Lepaskan tape perekat Fleksibel dan kabel PCB sensor dari mekanisme cartridge sehingga mekanisme cartridge bisa dilepas.

Dan.....

Dengan hati-hati dimulai dari mekanisme cartridge di sebelah kanan dulu (dilihat dari depan printer), angkat sedikit besi penopang mekanisme cartridge dan geser keluar. Hati-hati jangan merusak decoding strip cartridge (plastik pipih sepanjang jalur cartridge).

Kenapa harus diangkat? Karena mekanisme cartridge dijaga oleh tonjolan plastik body printer:



9. Lepaskan plastik penahan sumbu roller penarik kertas:



10. Sekarang geser keluar bagian tengah mekanisme cartridge, hati-hati dengan empat per penekan lidah penekan kertas. Per ini mudah lepas, namun jika lepas tidak terlalu sulit memasangnya lagi, koq.

Lanjutkan dengan melepas bagian kiri mekanisme cartridge. Hati-hati dengan kabel power motor cartridge jangan sampai tersangkut.

Sampai disini mekanisme cartridge sudah bisa dilepas. Amankan mekanisme cartridge dan hati-hati jangan ada bagian yang hilang.

11. Yang tersisa sekarang adalah membuka mekanisme paper feed yang berada di kanan printer (dilihat dari depan). Mekanisme ini diikat oleh tiga baut. Dua di depan mekanisme paper feed dan satu di belakang dekat rumah per besar penekan paper feed tray



Sampai disini mekanisme paper feed sudah bisa dilepas.

12. Angkat mekanisme paper feed dan balikkan, maka akan terlihat satu gear (roda gigi) yang mempunyai per, Sebenarnya ini adalah dua gear yang disatukan dengan per. Jadi keduanya hanya berputar bersama dalam satu arah saja. Jika diputar arah sebaliknya, hanya satu gear yang berputar:





Nah, gear ini adalah biang keladi error E-3.  Karena sewaktu kertas kusut, mekanisme paper feed dipaksa bekerja secara manual. Bayangkan saja begini: Jika biasanya kertas diputar oleh mekanisme, sekarang mekanisme diputar oleh tarikan kertas.

Akibatnya jelas. Roda gigi berputar arah dan beban besar ditanggung oleh gear yang punya per ini.  Ditambah lagi dengan rumah gear yang kurang kuat sehingga gear keluar jalur dan selip, sehingga sensor kertas dan sensor paper feed tidak menghasilkan data yang singkron yang dapat dicerna oleh sistem.

Perbaikannya jelas: Kembalikan gear ke rumahnya dan pastikan batang pen yang menahan gear terpasang dengan benar. Pastikan juga klep yang menyatukan kedua gear ini kuat. Karena sebelum dikenakan beban putaran bisa jadi klepnya kuat, namun setelah printer dinyalakan kedua gear ini terpisah karena tekanan pernya. Bila perlu ganjal klep dengan karton tebal.

Sudah?

Pasang kembali semua mekanisme printer dengan urutan terbalik. Pastikan semua sudah terpasang dengan benar. Bila ada pemasangan mekanisme yang terasa mengganjal sesuatu, jangan dipaksa. Perhatikan semuanya dengan teliti. Jangan lupa memasang kembali konektor kabel dan Fleksibelnya.

Oh ya satu gambar lagi mengenai pemasangan per lidah penekan kertas:



Lakukan dari atas mekanisme cartridge.  Julurkan batang per masuk ke jalurnya dan kaitkan ujungnya ke penahan.

...Dan error E-3 pun hilang!

Bagaimana?

Berani membongkar printer anda?

Jangan khawatir. Sebenarnya tidak terlalu sulit. Asalkan anda tekun,  sabar dan teliti.

OK sampai disini dulu.. Salam Go....!!!!BLOG
